上海LinkSunet E。T、株式会社
産業配線用ハーネスのカスタム化の専門家
小さいバッチおよび多プロダクト特殊化
銃剣のタイプLEDワイヤー コネクターのフロント・パネルの台紙ロックTVR 1.25 - 5 JST XAPを加えて下さい- 3V - 1
 |
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Customized |
| 証明: | UL/ROHS |
| モデル番号: | チャ |
お支払配送条件:
| 最小注文数量: | ポーレックス |
|---|---|
| 価格: | USD30-1000/PCS |
| パッケージの詳細: | カートンまたは木箱 |
| 供給の能力: | 1000pcs/D |
詳細製品概要
| 材料: | 塩ビ | 色: | bk |
|---|---|---|---|
| 長さ: | カスタマイズされた | ハウジング: | JST - XH-10 |
| ハイライト: | はんだ付けする自動車ワイヤー,9つのピン配線用ハーネス |
||

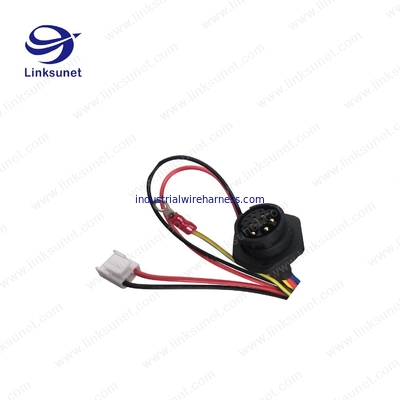

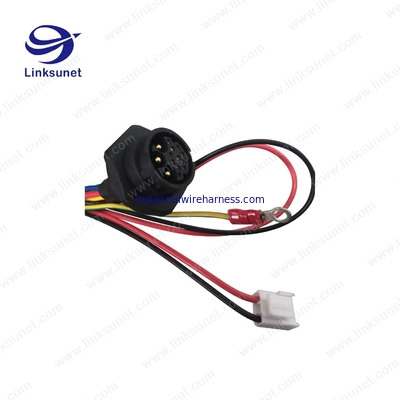

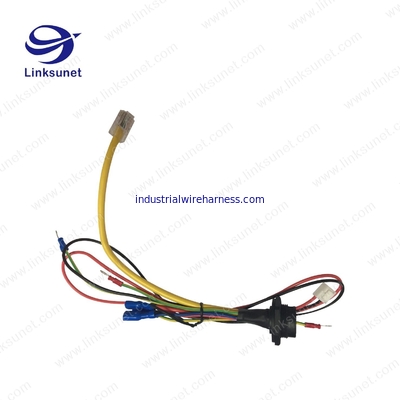

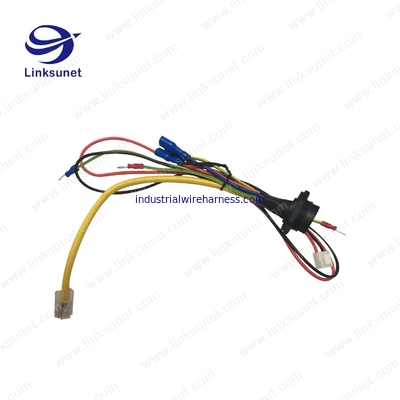

LEDコネクタフロントパネルマウントロックバヨネットタイプ、はんだ付けJST VHR-8Nはんだ付けワイヤーハーネス/ PVC / BK
仕様
| 連絡先の数 | 2 | 3 | 3 | 9 | 18年 | 24 | 3 + 9 | 3 + 11 |
| ワイヤゲージ | 4.0mm 2（12AWG） | 8.4mm 2（8AWG） | 0.75mm 2（18AWG） | 0.3mm 2 （22AWG） | 2.5 mm 2 + 0.2 mm 2（12AWG + 24AWG） | |||
| パネル厚 | 最大 5.0mm | 最大 2.2mm | ||||||
| 環境を守ること | IP67 | |||||||
| メカニカルライフ | 500回の嵌合サイクル | |||||||
| 動作温度 | - 45℃〜105℃ | |||||||
| 定格電圧 | 300V | 300V | 300V | 125V | 125V | 300V | 300V | |
| 定格電流（40℃） | 20A | 20A | 50A | 5A | 5A | 20A + 5A | 20A + 5A | |
TVR / VF
リング端子
電解銅
錫メッキ
簡単入力
PVC絶縁
NO：E185793（N）シリーズVF1.25 VF5.5
| パートNO | タイプ | ワイヤー範囲 | ØD | H | F | B | Ød2 | L | 色 | 最大電流 | 圧着工具 | |
| AWG / MCM | mm2 | |||||||||||
| 00101 | 0.75 - 3 | 22 - 16 | 0.2 - 1.0 | 3.5 | 9.6 | 4.3 | 5.5 | 3.2 | 16.5 | 赤 | 10A | YYT - 1 YYT - 7 2026NJ |
| 00102 | 0.75 - 4 | 6.6 | 8 | 4.3 | 20.2 | |||||||
| 00103 | 0.75 - 5 | 6.6 | 8 | 5.3 | 20 | |||||||
| 00104 | 1.25 - 3S | 22 - 16 | 0.5 - 1.6 | 4 | 10.6 | 4.3 | 5.5 | 3.2 | 17.7 | 19A | ||
| 00105 | 1.25 - 3 | 4.3 | 5.5 | 3.7 | 17.7 | |||||||
| 00106 | 1.25 - 3M1 | 6.6 | 6.6 | 3.2 | 20.5 | |||||||
| 00107 | 1.25 - 3M | 6.6 | 6.6 | 3.7 | 20.5 | |||||||
| 00108 | 1.25 - 4 | 7.3 | 8 | 4.3 | 21.9 | |||||||
| 00109 | 1.25 - 4M | 6.6 | 6.6 | 4.3 | 20.5 | |||||||
| 00110 | 1.25 - 5 | 7.3 | 8 | 5.3 | 21.9 | |||||||
| 00111 | 1.25 - 6 | 11.4 | 11.6 | 6.4 | 27.8 | |||||||
| 00112 | 1.25 - 8 | 11.4 | 11.6 | 8.4 | 27.8 | 青 | 27A | |||||
| 00113 | 2 - 3 | 16 - 14 | 1.0 - 2.6 | 4.7 | 10.7 | 7.7 | 8.5 | 3.2 | 22.7 | |||
| 00114 | 2 - 3M | 6.3 | 6.6 | 3.7 | 20.3 | |||||||
| 00115 | 2 - 4 | 7.7 | 8.5 | 4.3 | 22.7 | |||||||
| 00116 | 2〜4M | 6.3 | 6.6 | 4.3 | 20.3 | |||||||
| 00117 | 2 - 5 | 7.2 | 9.5 | 5.3 | 22.7 | |||||||
| 00118 | 2 - 6 | 11 | 12年 | 6.4 | 27.7 | |||||||
| 00119 | 2 - 8 | 11 | 12年 | 8.4 | 27.7 | |||||||
| 00120 | 2 - 10 | 13.9 | 13.6 | 10.5 | 31.4 | |||||||
| 00121 | 3.5 - 4 | 12〜10 | 2.6 - 4.6 | 5.8 | 13.5 | 8.2 | 9.5 | 4.3 | 26.5 | 黄 | 37A | |
| 00122 | 3.5 - 5 | 8.2 | 9.5 | 5.3 | 26.5 | |||||||
| 00123 | 3.5 - 6 | 8.5 | 12年 | 6.4 | 28年 | |||||||
| 00124 | 5.5 - 3 | 12〜10 | 4.6 - 6.6 | 6.2 | 13.6 | 8.2 | 9.5 | 3.7 | 26.6 | 48A | ||
| 00125 | 5.5 - 4 | 8.2 | 9.5 | 4.3 | 26.6 | |||||||
| 00126 | 5.5 - 5 | 8.2 | 9.5 | 5.3 | 26.6 | |||||||
| 00127 | 5.5 - 6 | 13年 | 12年 | 6.4 | 32.6 | |||||||
| 00128 | 5.5 - 8 | 13.7 | 15年 | 8.4 | 34.8 | |||||||
| 00129 | 5.5 - 10 | 13.7 | 15年 | 10.5 | 34.8 | |||||||
JST XAP
| 画像 | 製造業者識別番号 | 説明 | コネクタの種類 | 接触タイプ | ポジション数 | ピッチ | RoHS |
 | XAP - 02V - 1 | CONNハウジングXA 2POS 2.5MM | レセプタクル | 雌ソケット | 2 | 0.098インチ（2.50 mm） |  |
 | XAP - 03V - 1 | CONN XAハウジング3 POS 2.5MM | レセプタクル | 雌ソケット | 3 | 0.098インチ（2.50 mm） | |
 | XAP - 05V - 1 | CONN XAハウジング5 POS 2.5MM | レセプタクル | 雌ソケット | 5 | 0.098インチ（2.50 mm） | |
 | XAP - 04V - 1 | XA CONN DISCONクリンプスタイル4POS | レセプタクル | 雌ソケット | 4 | 0.098インチ（2.50 mm） | |
 | XAP - 07V - 1 | CONN XAハウジング7 POS 2.5MM | レセプタクル | 雌ソケット | 7 | 0.098インチ（2.50 mm） | |
 | XAP - 08V - 1 | CONN XAハウジング8 POS 2.5MM | レセプタクル | 雌ソケット | 8 | 0.098インチ（2.50 mm） | |
 | XAP - 09V - 1 | CONN XAハウジング9 POS 2.5MM | レセプタクル | 雌ソケット | 9 | 0.098インチ（2.50 mm） | |
 | XAP - 10V - 1 | CONN XAハウジング10 POS 2.5MM | レセプタクル | 雌ソケット | 10年 | 0.098インチ（2.50 mm） | |
 | XAP - 12V - 1 | CONN XAハウジング12 POS 2.5MM | レセプタクル | 雌ソケット | 12年 | 0.098インチ（2.50 mm） | |
 | XAP - 13V - 1 | CONN XAハウジング13 POS 2.5MM | レセプタクル | 雌ソケット | 13年 | 0.098インチ（2.50 mm） | |
 | XAP - 11V - 1 | CONN XAハウジング11 POS 2.5MM | レセプタクル | 雌ソケット | 11 | 0.098インチ（2.50 mm） | |
 | XAP - 06V - 1 | CONN XAハウジング6 POS 2.5MM | レセプタクル | 雌ソケット | 6 | 0.098インチ（2.50 mm） | |
 | XAP - 14V - 1 | CONN XAハウジング14 POS 2.5MM | レセプタクル | 雌ソケット | 14年 | 0.098インチ（2.50 mm） | |
UL規格内部配線
UL1007フックアップワイヤー
UL1015フックアップワイヤー
UL1061フックアップワイヤー
UL1185単芯シールドケーブル
UL1316強化フックアップワイヤー
UL1330 FEP絶縁電線
UL1430架橋PVC絶縁電線
UL1452強化フックアップワイヤー
UL1533単芯シールドケーブル
UL1569フックアップワイヤー
UL1571フックアップワイヤー
UL1672強化フックアップワイヤー
UL10064 FEP絶縁電線
UL10086耐高温フックアップワイヤー
UL10097架橋PVC絶縁電線
UL10272フックアップワイヤー
UL10308耐高温フックアップワイヤー
UL2464多芯シールドケーブル
UL2468フラットリボンワイヤー
UL2509多心ケーブル
UL2517多芯シールドケーブル
UL2547多芯シールドケーブル
UL2552多芯シールドケーブル
UL2576多芯ケーブル
UL2586多芯ケーブル
UL2651フラットリボンワイヤー
UL2725多芯シールドケーブル
UL2835多芯シールドケーブル
UL2854多芯シールドケーブル
UL2919低電圧多芯シールドケーブル
UL20276多芯シールドケーブル
UL20379多芯シールドケーブル
UL21149多芯シールドケーブル
UL21520多芯ケーブル
UL3443フックアップワイヤー
ULハロゲンフリーワイヤ
UL11027フックアップワイヤー
UL10983単芯シールドケーブル
UL10982フックアップワイヤー
UL10981フックアップワイヤー
UL10984強化フックアップワイヤー
UL10986単芯シールドケーブル
UL10987フックアップワイヤー
UL11025フックアップワイヤー
UL11028フックアップワイヤー
UL11029フックアップワイヤー
UL11045強化フックアップワイヤー
UL11047強化フックアップワイヤー
UL21451二重シールドケーブル
UL21452二重シールドケーブル
UL21455多芯シールドケーブル
UL21456多芯シールドケーブル
UL21457多芯シールドケーブル
UL21458フラットリボンワイヤー
UL21461多芯シールドケーブル
UL21474多芯シールドケーブル
UL21476多芯シールドケーブル
UL21515フラットリボンワイヤー
UL21517多芯シールドフラットリボンワイヤー
産業用電線
フレキシブル単芯ケーブル
フレキシブルマルチコアトーションケーブル
フレキシブルマルチコアシールド/ノンシールドコントロールケーブル
VDE標準ワイヤ
LifYシングルコア、最高の柔軟性を備えた極細ワイヤ
LIYY-コマンドケーブル（スタイル2464/300 V、（80°C）
LIYY-TPコマンドケーブル - ツイスト（スタイル2464/300 V、（80℃））
ライシーシールドコマンドケーブル（スタイル2464/300 V、（80°C）
LIYCY-TPシールドコマンドケーブル - ツイスト（スタイル2464/300 V、（80℃）
自動車用ワイヤー
FLRY-A自動車用ワイヤーシリーズ
FLRY-B自動車用電線シリーズ
FLRYW自動車用ワイヤーシリーズ
TWP自動車用電線シリーズ
TXL自動車用電線シリーズ
GXL自動車用ワイヤーシリーズ
AVS自動車用電線シリーズ
AVSS自動車用ワイヤーシリーズ
包装と配送
輸出カートン
（406mm×306mm×250mm）
 |  |
 |  |
 |  |
