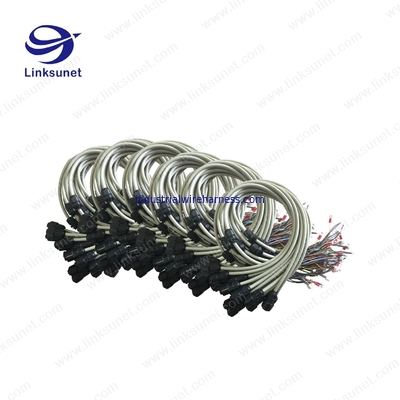

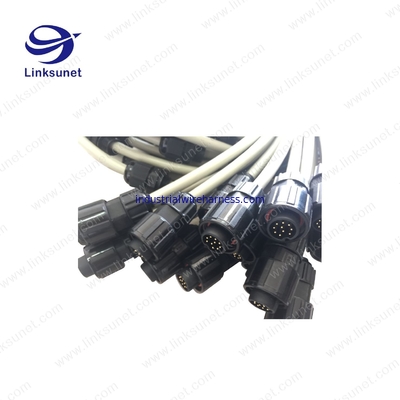

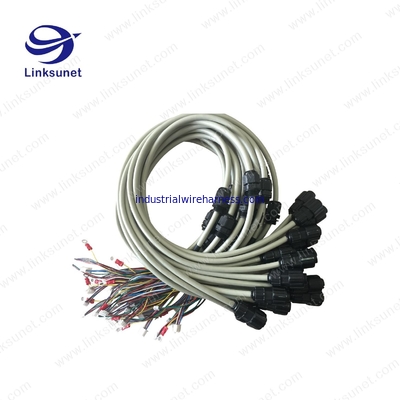

ねじLED注入器の配線用ハーネス180度のTVR 1.25 - 5リングはんだターミナル コネクター
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | 塩ビ | 色: | グレー |
|---|---|---|---|
| 長さ: | カスタマイズされた | ピン: | 10 |
| ハウジング: | JST XAP-05V+PHR-4 | ピッチ: | 2.0/2.54 |
| ハイライト: | Molex ワイヤー馬具,燃料噴射装置の配線のコネクター |
||
度ネジ式LEDのコネクターは180はんだTVR 1.25 - 5リング ターミナル注入器ワイヤー馬具/材料ポリ塩化ビニールを加えます
Specifictations
|
接触の数 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
3+5 |
9 |
10 |
12 | 14 | 18 | |||||||
|
ワイヤ・ゲージ |
2.5mm 2 （14AWG） |
1.0mm2 （17AWG） |
0.75mm2 （18AWG） |
0.34mm2 （22AWG） |
1.0mm2 + 0.25mm2 17AWG + 24AWG |
0.34mm2 （22AWG） |
0.25mm2 |
|||||||||||||
|
ケーブルの範囲 |
3.5mm - 6.5mm、6.5mm - 9.5mm | |||||||||||||||||||
|
環境保護 |
IP68 |
IP67 |
IP67 |
|||||||||||||||||
| 機械生命 | 500の合う周期 | |||||||||||||||||||
| 実用温度 | - 45 ℃ | 105 ℃ | |||||||||||||||||||
|
電圧評価 |
300V |
300V |
300V |
125V |
125V |
60V |
60V |
125 + 30V |
60V |
30V |
30V | 30V | 30V | |||||||
|
評価される流れ（40 ℃） |
20A |
20A |
15A |
10A |
10A |
5A |
5A |
15A + 2A |
5A |
5A |
2A | 2A | 2A | |||||||
TVR/VF
リング ターミナル
電気分解の銅
スズメッキをされる
容易な記入項目
P.V.C.insulation
いいえ:E185793 （N）シリーズVF1.25 VF5.5
| 部品番号 | タイプ | ワイヤー範囲 | Ø D | H | F | B | Ø d2 | L | 色 | 最高の流れ | 圧着工具 | |
| AWG/MCM | mm2 | |||||||||||
| 00101 | 0.75 - 3 | 22 - 16 | 0.2 - 1.0 | 3.5 | 9.6 | 4.3 | 5.5 | 3.2 | 16.5 | 赤い | 10A | YYT - 1 YYT - 7 2026NJ |
| 00102 | 0.75 - 4 | 6.6 | 8 | 4.3 | 20.2 | |||||||
| 00103 | 0.75 - 5 | 6.6 | 8 | 5.3 | 20 | |||||||
| 00104 | 1.25 - 3S | 22 - 16 | 0.5 - 1.6 | 4 | 10.6 | 4.3 | 5.5 | 3.2 | 17.7 | 19A | ||
| 00105 | 1.25 - 3 | 4.3 | 5.5 | 3.7 | 17.7 | |||||||
| 00106 | 1.25 - 3M1 | 6.6 | 6.6 | 3.2 | 20.5 | |||||||
| 00107 | 1.25 - 3M | 6.6 | 6.6 | 3.7 | 20.5 | |||||||
| 00108 | 1.25 - 4 | 7.3 | 8 | 4.3 | 21.9 | |||||||
| 00109 | 1.25 - 4M | 6.6 | 6.6 | 4.3 | 20.5 | |||||||
| 00110 | 1.25 - 5 | 7.3 | 8 | 5.3 | 21.9 | |||||||
| 00111 | 1.25 - 6 | 11.4 | 11.6 | 6.4 | 27.8 | |||||||
| 00112 | 1.25 - 8 | 11.4 | 11.6 | 8.4 | 27.8 | 青い | 27A | |||||
| 00113 | 2 - 3 | 16 - 14 | 1.0 - 2.6 | 4.7 | 10.7 | 7.7 | 8.5 | 3.2 | 22.7 | |||
| 00114 | 2 - 3M | 6.3 | 6.6 | 3.7 | 20.3 | |||||||
| 00115 | 2 - 4 | 7.7 | 8.5 | 4.3 | 22.7 | |||||||
| 00116 | 2 - 4M | 6.3 | 6.6 | 4.3 | 20.3 | |||||||
| 00117 | 2 - 5 | 7.2 | 9.5 | 5.3 | 22.7 | |||||||
| 00118 | 2 - 6 | 11 | 12 | 6.4 | 27.7 | |||||||
| 00119 | 2 - 8 | 11 | 12 | 8.4 | 27.7 | |||||||
| 00120 | 2 - 10 | 13.9 | 13.6 | 10.5 | 31.4 | |||||||
| 00121 | 3.5 - 4 | 12 - 10 | 2.6 - 4.6 | 5.8 | 13.5 | 8.2 | 9.5 | 4.3 | 26.5 | 黄色 | 37A | |
| 00122 | 3.5 - 5 | 8.2 | 9.5 | 5.3 | 26.5 | |||||||
| 00123 | 3.5 - 6 | 8.5 | 12 | 6.4 | 28 | |||||||
| 00124 | 5.5 - 3 | 12 - 10 | 4.6 - 6.6 | 6.2 | 13.6 | 8.2 | 9.5 | 3.7 | 26.6 | 48A | ||
| 00125 | 5.5 - 4 | 8.2 | 9.5 | 4.3 | 26.6 | |||||||
| 00126 | 5.5 - 5 | 8.2 | 9.5 | 5.3 | 26.6 | |||||||
| 00127 | 5.5 - 6 | 13 | 12 | 6.4 | 32.6 | |||||||
| 00128 | 5.5 - 8 | 13.7 | 15 | 8.4 | 34.8 | |||||||
| 00129 | 5.5 - 10 | 13.7 | 15 | 10.5 | 34.8 | |||||||
ULの標準的な内部配線
UL1007接続ワイヤー
UL1015接続ワイヤー
UL1061接続ワイヤー
UL1185はコンダクターによって保護されるケーブルを選抜します
UL1316によって補強される接続ワイヤー
UL1330 FEPによって絶縁されるワイヤー
UL1430はポリ塩化ビニールによって絶縁されたワイヤーを架橋結合しました
UL1452は接続ワイヤーを補強しました
UL1533はコンダクターによって保護されるケーブルを選抜します
UL1569接続ワイヤー
UL1571接続ワイヤー
UL1672によって補強される接続ワイヤー
UL10064 FEPによって絶縁されるワイヤー
UL10086高温抵抗力がある接続ワイヤー
UL10097はポリ塩化ビニールによって絶縁されたワイヤーを架橋結合しました
UL10272接続ワイヤー
UL10308高温抵抗力がある接続ワイヤー
UL2464複数のコンダクターによって保護されるケーブル
UL2468平らなリボン ワイヤー
UL2509複数のコンダクター ケーブル
UL2517複数のコンダクターによって保護されるケーブル
UL2547複数のコンダクターによって保護されるケーブル
UL2552複数のコンダクターによって保護されるケーブル
UL2576複数のコンダクター ケーブル
UL2586複数のコンダクター ケーブル
UL2651平らなリボン ワイヤー
UL2725複数のコンダクターによって保護されるケーブル
UL2835複数のコンダクターによって保護されるケーブル
UL2854複数のコンダクターによって保護されるケーブル
UL2919低電圧の複数のコンダクターによって保護されるケーブル
UL20276複数のコンダクターによって保護されるケーブル
UL20379複数のコンダクターによって保護されるケーブル
UL21149複数のコンダクターによって保護されるケーブル
UL21520複数のコンダクター ケーブル
UL3443接続ワイヤー
ULのハロゲンなしのワイヤー
UL11027接続ワイヤー
UL10983はコンダクターによって保護されるケーブルを選抜します
UL10982接続ワイヤー
UL10981接続ワイヤー
UL10984によって補強される接続ワイヤー
UL10986はコンダクターによって保護されるケーブルを選抜します
UL10987接続ワイヤー
UL11025接続ワイヤー
UL11028接続ワイヤー
UL11029接続ワイヤー
UL11045によって補強される接続ワイヤー
UL11047によって補強される接続ワイヤー
UL21451二重保護されたケーブル
UL21452二重保護されたケーブル
UL21455複数のコンダクターによって保護されるケーブル
UL21456複数のコンダクターによって保護されるケーブル
UL21457複数のコンダクターによって保護されるケーブル
UL21458平らなリボン ワイヤー
UL21461複数のコンダクターによって保護されるケーブル
UL21474複数のコンダクターによって保護されるケーブル
UL21476複数のコンダクターによって保護されるケーブル
UL21515平らなリボン ワイヤー
UL21517複数のコンダクターによって保護される平らなリボンWiree
産業電気ワイヤー
適用範囲が広い単心ケーブル
適用範囲が広いマルチコアのねじりケーブル
適用範囲が広いマルチコアの保護された/非保護された制御ケーブル
VDEの標準ワイヤー
単心LifY最も高い柔軟性の余分良いワイヤー
LIYY命令ケーブル（様式2464/300 V、（80°C）
ケーブル歪んだLIYY TP命令（様式2464/300 V、（80°C）
命令ケーブル（様式2464/300 VのLIYCY保護、（80°C）
ケーブル歪んだ命令をLIYCY TP保護します（様式2464/300 V、（80°C）
自動車ワイヤー
FLRY-A自動車ワイヤー シリーズ
FLRY-B自動車ワイヤー シリーズ
FLRYW自動車ワイヤー シリーズ
TWP自動車ワイヤー シリーズ
TXL自動車ワイヤー シリーズ
GXL自動車ワイヤー シリーズ
AVS自動車ワイヤー シリーズ
AVSS自動車ワイヤー シリーズ
包装及び出荷
輸出カートン
（406mm*306mm*250mm）
 |
|
|
|
|
|
